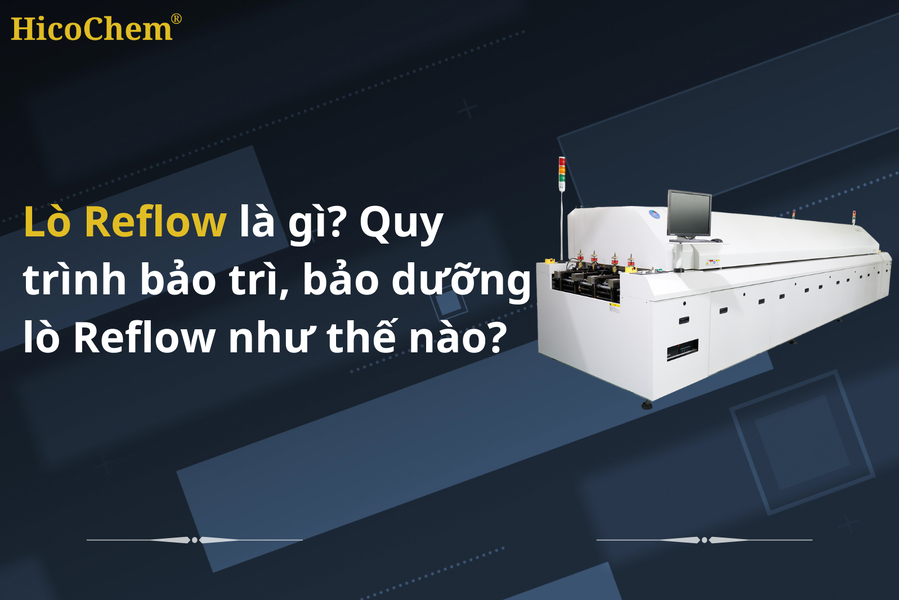

Lò Reflow là gì? Quy trình bảo trì, bảo dưỡng lò Reflow như thế nào?

Lò Reflow là gì?

Lò Reflow còn được gọi là lò hàn đối lưu, là thiết bị quan trọng không thể thiếu trong ngành công nghiệp điện tử. Với khả năng hàn linh kiện điện tử lên bảng mạch in (PCB) một cách chính xác và hiệu quả, lò Reflow đóng vai trò then chốt trong quy trình lắp ráp mạch điện. Đặc biệt, lò Reflow tối ưu hóa công nghệ hàn bề mặt SMT, đảm bảo chất lượng mối hàn và độ bền của sản phẩm.

Nguyên lý hoạt động của lò Reflow

Nguyên lý hoạt động của lò Reflow dựa trên quy trình gia nhiệt có kiểm soát, được chia thành bốn giai đoạn chính:

Giai đoạn 1: Gia nhiệt sơ bộ

Khi bảng mạch PCB đi vào khu vực gia nhiệt, cả PCB và các linh kiện được làm nóng dần nhằm tránh hiện tượng giãn nở nhiệt đột ngột. Quá trình này giúp phân bố nhiệt đồng đều, đồng thời loại bỏ hơi ẩm còn tồn đọng trên bề mặt, giảm nguy cơ xuất hiện lỗi trong quá trình hàn.

Giai đoạn 2: Duy trì nhiệt độ ổn định

Ở giai đoạn này, PCB tiếp tục được giữ ở mức nhiệt ổn định, đảm bảo toàn bộ bề mặt mạch đạt nhiệt độ đồng nhất. Đồng thời, chất trợ hàn (flux) được kích hoạt, giúp loại bỏ lớp oxy hóa trên các điểm tiếp xúc, chuẩn bị điều kiện lý tưởng cho quá trình nung chảy hợp kim hàn.

Giai đoạn 3: Nung chảy

Khi PCB đi vào vùng nhiệt độ cao nhất, nhiệt lượng đủ để làm chảy hợp kim hàn, giúp liên kết chắc chắn chân linh kiện với bề mặt PCB. Đây là giai đoạn quan trọng nhất, quyết định chất lượng và độ bền của các mối hàn.

Giai đoạn 4: Làm mát

Cuối cùng, PCB được đưa vào vùng làm mát, nhiệt độ giảm dần để lớp hàn đông cứng lại, tạo thành các mối nối bền vững. Quá trình làm mát cần diễn ra đồng đều để tránh sốc nhiệt, hạn chế nguy cơ nứt gãy hoặc hư hỏng linh kiện.

Nhờ quy trình gia nhiệt có kiểm soát này, lò Reflow đảm bảo tạo ra các mối hàn chất lượng cao, góp phần nâng cao độ bền và tính ổn định của thiết bị điện tử.

Phân loại lò hàn Reflow

1. Lò Reflow đối lưu không khí nóng

Lò Reflow hoạt động bằng cách sử dụng hệ thống gia nhiệt kết hợp với quạt để duy trì nhiệt độ ổn định bên trong buồng hàn. Dòng khí nóng được tuần hoàn liên tục, giúp truyền nhiệt đều đến bề mặt linh kiện. Nhờ khả năng kiểm soát nhiệt độ hiệu quả, phương pháp này hạn chế sự thay đổi nhiệt đột ngột, giúp quá trình hàn diễn ra dễ dàng hơn và tăng tỷ lệ thành công.

2. Lò hàn nóng chảy bằng khí nóng

Phương pháp này sử dụng dòng khí nóng để làm nóng chảy hợp kim hàn, đòi hỏi sự điều chỉnh linh hoạt để phù hợp với kích thước của từng mối hàn. Tuy nhiên, do quá trình hiệu chỉnh liên tục, hiệu suất hàn có thể bị ảnh hưởng, làm giảm đáng kể tốc độ và hiệu quả làm việc.

3. Lò hàn nóng chảy bằng dây nung

Lò Reflow sử dụng kim loại được nung nóng để hàn trực tiếp, thường áp dụng cho cáp và các mối nối có độ linh hoạt cao. Không giống như các phương pháp khác, công nghệ này không yêu cầu sử dụng keo hàn, mà trực tiếp nung chảy kim loại để tạo liên kết. Do quá trình hàn đòi hỏi kỹ thuật cao và tốc độ tương đối chậm, hiệu suất tổng thể của phương pháp này không cao.

4. Lò hàn nóng chảy cảm ứng

Công nghệ này hoạt động dựa trên nguyên lý dòng điện xoáy cảm ứng, giúp gia nhiệt nhanh chóng mà không cần tiếp xúc trực tiếp với linh kiện. Việc loại bỏ sự tiếp xúc cơ học giúp giảm nguy cơ hư hại trong quá trình hàn và nâng cao hiệu suất làm việc. Tuy nhiên, do không có chất mang nhiệt hỗ trợ, việc kiểm soát nhiệt độ trở nên khó khăn, dễ dẫn đến lỗi nếu không được vận hành chính xác.

5. Lò hàn nóng chảy bằng laser

Phương pháp này sử dụng tia laser có độ chính xác cao để gia nhiệt trực tiếp vào các điểm hàn. Nhờ tính định hướng tốt, laser có thể tập trung năng lượng vào một vùng nhỏ, giúp kiểm soát vị trí hàn chính xác và giảm thiểu sai lệch. Công nghệ này đặc biệt phù hợp với các linh kiện có yêu cầu cao về độ chính xác và kích thước nhỏ.

6. Lò hàn nóng chảy bằng hồng ngoại

Lò Reflow hoạt động dựa trên nguyên lý bức xạ nhiệt hồng ngoại để làm nóng linh kiện, thay vì sử dụng dòng khí đối lưu. Hệ thống băng tải đóng vai trò vận chuyển bảng mạch, trong khi nguồn nhiệt hồng ngoại đảm bảo nhiệt độ được phân bổ đều hơn so với phương pháp đối lưu không khí. Nhờ ưu điểm này, công nghệ hàn hồng ngoại phù hợp cho việc hàn hai mặt của bảng mạch. Đây là một trong những phương pháp hàn phổ biến ở Trung Quốc do chi phí thấp và khả năng ứng dụng rộng rãi.

7. Lò hàn nóng chảy pha khí

Còn được gọi là hàn ngưng tụ, phương pháp này sử dụng hơi nước được tạo ra từ dung môi sôi để truyền nhiệt đến bảng mạch. Với điểm nóng chảy khoảng 215°C, hơi nước giúp làm nóng đều toàn bộ linh kiện mà không bị ảnh hưởng bởi hình dạng hoặc cấu trúc vật lý của linh kiện.

Công nghệ này ban đầu được Mỹ sử dụng trong hàn mạch tích hợp màng dày (IC), mang lại hiệu suất truyền nhiệt cao và hàm lượng oxy thấp, giúp giảm nguy cơ oxy hóa. Tuy nhiên, dung môi sử dụng trong phương pháp này có chi phí cao và gây ảnh hưởng xấu đến tầng ozone. Do đó, hiện nay công nghệ VPS không còn được áp dụng rộng rãi do các tác động tiêu cực đến môi trường.

Quy trình bảo trì, bảo dưỡng lò Reflow

Việc bảo trì định kỳ và đúng cách không chỉ giúp kéo dài tuổi thọ của lò Reflow mà còn đảm bảo máy vận hành ổn định, duy trì hiệu suất sản xuất tối ưu và nâng cao chất lượng sản phẩm. Một trong những công việc quan trọng nhất trong quá trình bảo dưỡng là loại bỏ cặn flux tích tụ bên trong buồng hàn.

Mặc dù các dòng máy Reflow hiện đại đã được trang bị hệ thống thu gom flux, nhưng vẫn có nguy cơ dư lượng flux bám vào ống thông gió của hệ thống khí trơ hoặc bề mặt cảm biến nhiệt độ. Nếu không xử lý kịp thời, điều này có thể làm sai lệch dữ liệu nhiệt độ, dẫn đến các điều chỉnh không chính xác của bộ điều khiển nhiệt.

Công việc vệ sinh hàng ngày

• Vệ sinh và lau chùi lò thường xuyên, giữ khu vực làm việc sạch sẽ để đảm bảo môi trường vận hành ổn định.

• Kiểm tra hệ thống băng tải, bao gồm dây xích, bánh răng, lưới và hệ thống bôi trơn tự động. Nếu cần, bổ sung dầu bôi trơn theo định kỳ để đảm bảo hoạt động trơn tru.

• Làm sạch các cảm biến quang điện để đảm bảo chúng nhận diện chính xác vị trí của bảng mạch bên trong lò hàn.

Bảo dưỡng định kỳ bổ sung

• Khi lò nguội hoàn toàn về nhiệt độ phòng, mở nắp buồng hàn và làm sạch bề mặt bên trong bằng dung dịch tẩy rửa chuyên dụng.

• Vệ sinh ống thông gió để loại bỏ bụi bẩn và cặn flux, đảm bảo luồng khí lưu thông ổn định.

• Hút bụi trong buồng hàn và loại bỏ hoàn toàn các cặn flux cùng với bi hàn còn sót lại.

• Kiểm tra và làm sạch hệ thống quạt gió để duy trì hiệu suất làm mát.

• Thay thế hoặc vệ sinh bộ lọc không khí để đảm bảo chất lượng khí lưu thông bên trong lò.

Việc thực hiện bảo trì lò Reflow theo đúng quy trình không chỉ giúp máy hoạt động bền bỉ mà còn hạn chế tối đa các lỗi kỹ thuật, góp phần nâng cao hiệu suất sản xuất và chất lượng mối hàn.
