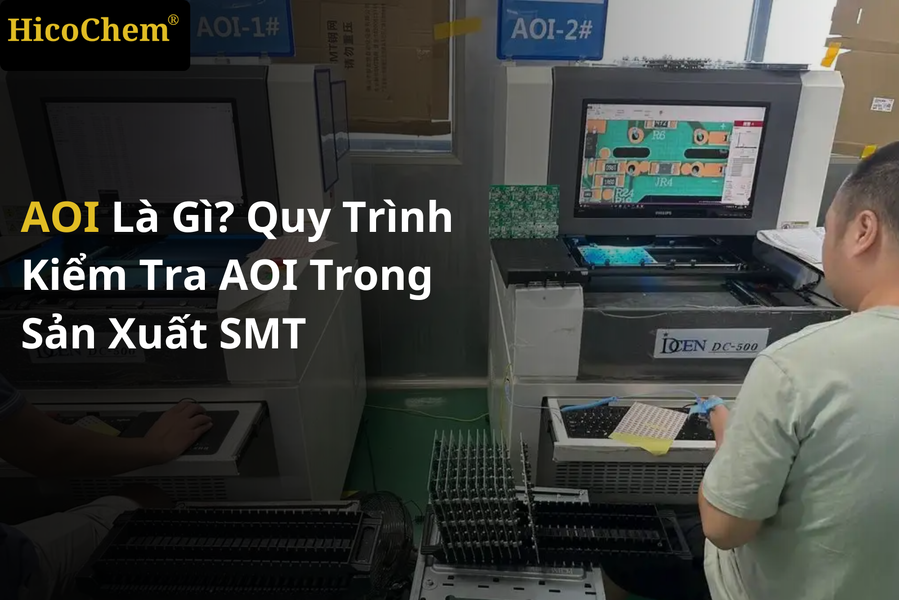

AOI là gì? Quy trình kiểm tra AOI trong sản xuất SMT hiệu quả

AOI là gì?

Máy AOI (Automated Optical Inspection) là một hệ thống kiểm tra tự động, ứng dụng công nghệ camera và phần mềm phân tích hình ảnh để phát hiện lỗi trên bảng mạch điện tử sau khi lắp ráp. Máy AOI có thể kiểm tra chính xác các chi tiết nhỏ, bao gồm vị trí linh kiện, chất lượng mối hàn và sự có mặt của các thành phần trên PCB, mà không cần tiếp xúc trực tiếp với bề mặt mạch.

Ưu điểm vượt trội của máy AOI trong quy trình sản xuất SMT

Phát hiện lỗi sớm và tối ưu chi phí

Một trong những lợi ích lớn nhất của máy AOI là khả năng phát hiện và khắc phục lỗi sớm trong quá trình sản xuất SMT. Nhờ khả năng kiểm tra nhanh chóng và chính xác ngay sau khi linh kiện được gắn lên PCB, AOI giúp nhận diện lỗi trước khi sản phẩm bước vào các công đoạn tiếp theo, chẳng hạn như hàn tái lưu (reflow soldering).

Điều này không chỉ giúp giảm đáng kể chi phí sửa chữa và bảo hành mà còn ngăn chặn sản phẩm lỗi đến tay khách hàng, góp phần tối ưu hóa quy trình sản xuất và nâng cao chất lượng đầu ra.

Đẩy nhanh tiến độ sản xuất hiệu quả

Máy AOI vận hành hoàn toàn tự động, giúp tăng tốc độ kiểm tra đáng kể so với phương pháp kiểm tra thủ công. Đối với các nhà máy sản xuất quy mô lớn, việc ứng dụng AOI không chỉ rút ngắn thời gian kiểm tra mà còn giảm thiểu sai sót do yếu tố con người, đảm bảo độ chính xác cao hơn. Nhờ đó, doanh nghiệp có thể nâng cao năng suất, tối ưu hóa quy trình và đáp ứng nhanh chóng nhu cầu thị trường.

Nâng cao chất lượng và độ chính xác vượt trội

Máy AOI với độ chính xác cao cho phép kiểm tra từng chi tiết nhỏ nhất trên bảng mạch, đảm bảo mọi sản phẩm đều đáp ứng các tiêu chuẩn chất lượng khắt khe. Nhờ công nghệ quét hình ảnh tiên tiến và thuật toán phân tích thông minh, hệ thống có thể phát hiện những lỗi cực nhỏ mà mắt thường khó nhận ra, từ đó nâng cao độ tin cậy và tính ổn định của sản phẩm đầu ra.

Tích hợp linh hoạt vào quy trình sản xuất

Máy AOI có thể tích hợp linh hoạt vào bất kỳ dây chuyền sản xuất SMT nào mà không gây gián đoạn hoạt động. Các hệ thống AOI tiên tiến còn hỗ trợ kết nối với phần mềm quản lý sản xuất và phân tích dữ liệu, cho phép doanh nghiệp giám sát chặt chẽ quy trình kiểm tra, đồng thời đưa ra các điều chỉnh kịp thời để tối ưu hiệu suất và chất lượng sản phẩm.

Quy trình hoạt động của hệ thống kiểm tra AOI trong sản xuất SMT

Máy kiểm tra quang học tự động (AOI) hoạt động như một chuyên gia kiểm định với "đôi mắt thần", quét từng chi tiết trên bảng mạch điện tử (PCB) để phát hiện lỗi, đảm bảo chất lượng và độ tin cậy cao nhất.

Ghi nhận hình ảnh chính xác

Tùy thuộc vào nhu cầu kiểm tra, AOI có thể sử dụng camera màu để nhận diện linh kiện qua sắc độ hoặc camera đơn sắc để tăng độ tương phản, phù hợp với PCB có thiết kế đơn giản.

Giống như cách sử dụng đèn soi để tìm lỗi nhỏ, hệ thống đèn LED của AOI chiếu sáng từ nhiều hướng khác nhau, giúp phát hiện các vấn đề liên quan đến chiều cao linh kiện và chất lượng mối hàn.

Bảng mạch di chuyển liên tục trên băng chuyền qua hệ thống camera, đảm bảo toàn bộ bề mặt PCB được kiểm tra một cách chi tiết mà không bỏ sót bất kỳ linh kiện nào.

Phân tích hình ảnh

Mỗi hình ảnh chụp được sẽ được đối chiếu với một "bảng mạch tiêu chuẩn" – mẫu PCB hoàn hảo đã được xác định trước. Bất kỳ khác biệt nào so với mẫu chuẩn sẽ được đánh dấu để kiểm tra sâu hơn.

Phần mềm AOI được tích hợp các thuật toán xử lý hình ảnh thông minh, có khả năng phát hiện lỗi như mối hàn không đạt chuẩn, linh kiện bị lệch, hoặc sai sót về ký hiệu.

Hệ thống có thể được "huấn luyện" để nhận diện các lỗi mới, giúp máy ngày càng cải thiện độ chính xác và tốc độ kiểm tra.

Cung cấp kết quả trực quan

AOI cung cấp thông tin chính xác về vị trí, kích thước và loại lỗi, giúp kỹ thuật viên dễ dàng xác định nguyên nhân và khắc phục sự cố hiệu quả.

Người vận hành có thể xem trực tiếp hình ảnh hoặc video ghi nhận lỗi để đánh giá mức độ nghiêm trọng cũng như nguyên nhân cụ thể.

Hệ thống tự động tạo báo cáo về tỷ lệ lỗi, giúp doanh nghiệp theo dõi chất lượng sản xuất và tối ưu hóa quy trình kiểm tra.

Cuối cùng, AOI đưa ra kết quả kiểm tra của từng PCB – đạt tiêu chuẩn ("Pass") hoặc không đạt yêu cầu ("Fail"), giúp dây chuyền sản xuất dễ dàng phân loại và xử lý lỗi kịp thời.

Với khả năng ghi nhận hình ảnh siêu nét, phân tích thông minh và báo cáo kết quả trực quan, AOI trở thành công cụ không thể thiếu trong sản xuất PCB chất lượng cao. Nhờ đó, doanh nghiệp có thể giảm thiểu lỗi, nâng cao hiệu suất và mang đến những sản phẩm điện tử đáng tin cậy cho khách hàng.

Quy trình kiểm tra AOI hiệu quả

1. Thiết lập hệ thống kiểm tra

• Xây dựng chương trình kiểm tra phù hợp cho từng loại bo mạch, bao gồm xác định điểm cần kiểm tra, ứng dụng thuật toán phân tích hình ảnh và thiết lập cảnh báo lỗi.

• Tối ưu hóa cường độ chiếu sáng, góc quay của camera và độ sắc nét để thu được hình ảnh rõ ràng nhất, đảm bảo độ chính xác khi kiểm tra.

• Sử dụng một bo mạch hoàn hảo làm tiêu chuẩn so sánh, giúp hệ thống phát hiện sai lệch trong các bo mạch khác.

2. Kiểm tra cài đặt hệ thống

• Chạy thử nghiệm trên các bo mạch mẫu để điều chỉnh độ nhạy và xác định ngưỡng phát hiện lỗi tối ưu.

• Hiệu chỉnh thuật toán xử lý hình ảnh và thiết lập ngưỡng phát hiện lỗi để đảm bảo độ chính xác cao, tránh lỗi bỏ sót hoặc báo lỗi sai.

• Đánh giá độ chính xác của hệ thống khi phát hiện lỗi, đảm bảo hệ thống hoạt động đúng yêu cầu mà không xảy ra nhầm lẫn.

3. Kiểm tra trong quá trình sản xuất

• Hệ thống vận hành tự động, di chuyển bo mạch trên băng chuyền và chụp ảnh để kiểm tra.

• Bo mạch sẽ được hệ thống nhận diện là đạt tiêu chuẩn hoặc có lỗi trong thời gian thực, giúp tối ưu quy trình sản xuất.

• Theo dõi tỷ lệ lỗi theo thời gian để đánh giá chất lượng sản xuất, phát hiện các vấn đề tiềm ẩn và điều chỉnh kịp thời.

4. Xác định và xử lý lỗi

• Xem xét chi tiết hình ảnh và tọa độ lỗi để xác định nguyên nhân và mức độ ảnh hưởng.

• Những bo mạch có lỗi nặng như hàn kém, linh kiện sai hướng hoặc thiếu linh kiện sẽ bị loại bỏ ngay để tránh ảnh hưởng đến chất lượng sản phẩm.

• Hệ thống phân nhóm lỗi theo danh mục như lỗi hàn, lỗi linh kiện, lỗi mạch in,... giúp dễ dàng tìm giải pháp khắc phục.

5. Báo cáo và cải thiện quy trình

• Tổng hợp dữ liệu về tỷ lệ lỗi theo từng loại, từng giai đoạn để theo dõi xu hướng sản xuất.

• Xác định các lỗi phổ biến và tìm ra nguyên nhân gốc rễ để có biện pháp khắc phục hiệu quả.

• Đề xuất và thực hiện các điều chỉnh như cải thiện quy trình sản xuất, thay đổi linh kiện hoặc tinh chỉnh thuật toán AOI nhằm giảm thiểu lỗi trong tương lai.

So sánh AOI với các phương pháp kiểm tra SMT khác

So với Kiểm tra Điện (ICT):

• AOI chủ yếu tập trung phát hiện lỗi lắp ráp, trong khi ICT kiểm tra tính năng điện của bo mạch.

• AOI cung cấp thông tin chi tiết hơn về vị trí và loại lỗi, giúp dễ dàng xác định nguyên nhân và khắc phục.

• Việc sử dụng AOI trước ICT có thể giúp phát hiện sớm lỗi lắp ráp, giảm thời gian kiểm tra điện và tối ưu quy trình sản xuất.

So với Kiểm tra Tia X:

• AOI có chi phí thấp hơn và tốc độ kiểm tra nhanh hơn so với phương pháp chụp X-quang.

• Tia X có thể phát hiện các lỗi ẩn bên trong linh kiện, chẳng hạn như hàn nguội hoặc rỗng, điều mà AOI có thể bỏ sót.

• AOI phù hợp hơn cho sản xuất hàng loạt do tốc độ xử lý cao, giúp nâng cao năng suất và tối ưu chi phí.

So với Kiểm tra In Mỏ Hàn (SPI):

• AOI thực hiện kiểm tra sau quá trình hàn reflow, trong khi SPI tập trung đánh giá chất lượng kem hàn trước khi lắp ráp linh kiện.

• SPI chỉ kiểm tra lớp kem hàn về độ dày, độ phủ và tính đồng đều, trong khi AOI đánh giá tổng thể quá trình lắp ráp, từ linh kiện đến mối hàn, giúp phát hiện nhiều loại lỗi hơn.

Những lỗi thường gặp trong sản xuất SMT mà AOI có thể phát hiện

Linh kiện lệch hoặc sai vị trí

Một trong những lỗi thường gặp mà hệ thống AOI có thể phát hiện là linh kiện không được đặt đúng vị trí so với thiết kế ban đầu. Lỗi này có thể phát sinh trong quá trình gắn linh kiện lên bảng mạch, dẫn đến nguy cơ ảnh hưởng đến hiệu suất hoạt động hoặc thậm chí gây chập mạch nếu độ lệch quá lớn.

Lỗi hàn

Chất lượng mối hàn đóng vai trò quan trọng trong độ bền và hiệu suất của bảng mạch. AOI giúp xác định các vấn đề liên quan đến mối hàn như thiếu hàn, dư hàn, hàn nguội hoặc kết nối không chắc chắn giữa chân linh kiện và PCB. Việc phát hiện sớm những lỗi này giúp đảm bảo độ tin cậy của sản phẩm.

Linh kiện thiếu hoặc sai loại

AOI có khả năng kiểm tra sự hiện diện của linh kiện trên bảng mạch, phát hiện linh kiện bị thiếu hoặc lắp sai chủng loại. Khi phát hiện sự sai lệch, hệ thống sẽ đưa ra cảnh báo ngay lập tức để đảm bảo sản phẩm đầu ra tuân thủ đúng thiết kế kỹ thuật.

Ngắn mạch

Ngắn mạch là một trong những lỗi nghiêm trọng có thể làm hỏng bảng mạch hoặc ảnh hưởng đến toàn bộ hệ thống điện tử. AOI giúp phát hiện hiện tượng chập mạch giữa các chân linh kiện hoặc đường mạch trên PCB, ngăn chặn các sản phẩm lỗi lọt vào dây chuyền sản xuất, từ đó giảm thiểu rủi ro và chi phí sửa chữa.
